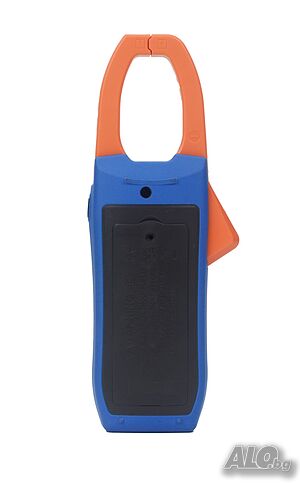

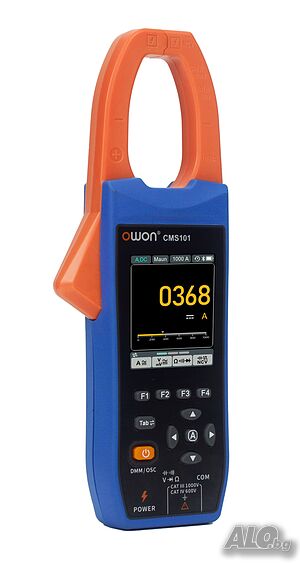

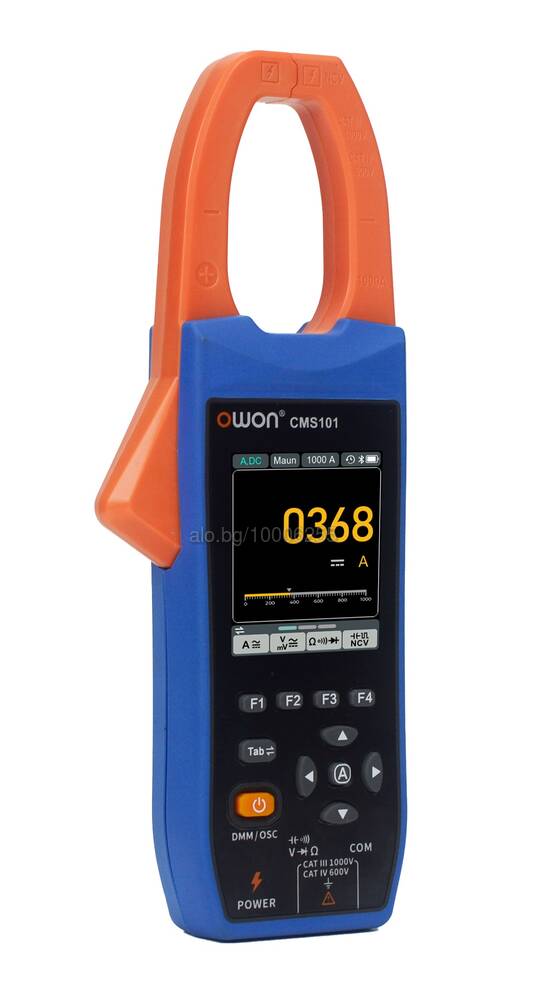

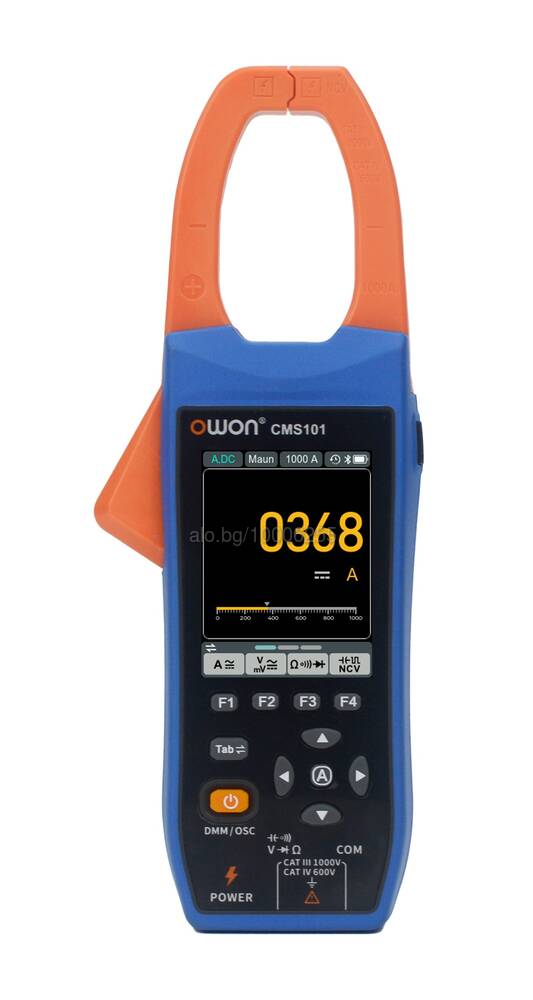

Комбинирани амперклещи с осцилоскоп и запис на данни
Owon CMS101 са комбинирани AC/DC амперклещи с осцилоскоп и запис на данни. Амперклещите могат да измерват както AC и DC напрежения до 1000V така и AC и DC токове до 1000A. CMS101 може също да измерва съпротивление, капацитет, честота, работен цикъл и безконтактно напрежение. Функцията на осцилоскопа има честотна лента от 1kHz и може да се използва за измерване на вълни на ток и напрежение, като позволява цялостен анализ. Измерените стойности включват максималните и минималните стойности, както и стойностите от пик до пик, RMS и средни стойности.
Амперклещите имат максимален размер на челюстта от 38 mm, което ги прави удобно за измерване на проводници с голямо сечение. Освен това CMS101 има функция за запис, която може да се използва за показване, сравняване, анализиране и съхраняване на данни от измерванията чрез мобилното приложение. CMS101 разполага с Bluetooth комуникация, поддържаща Android и IOS.
Разполага с голям и ясен 2.8-inch IPS LCD дисплей и вградена презареждаема батерия 18650 която осигурява продължително време на работа.
Характеристики амперклещи:
Multimeter Specification
Rang
Accuracy
DC Voltage (V)
20.000mV
±（0.1%+20dig）
200.00mV
±（0.1%+6dig）
2.0000V/20.000V/200.00V
±（0.1%+5dig）
1000.0V
±（0.15%+5dig）
AC Voltage（V）
200.00mV/ 2.0000V/20.000V/200.00V
±（0.6%+10dig）
1000.0V
±（0.8%+10dig）
DC Current (A)
20.00A
±（2.0%+10dig）
200.0A / 1000A
±（2.0%+5dig）
AC Current（A）
20.00A
±（3.0%+10dig）
200.0A / 1000A
±（2.5%+5dig）
Inrush Current（A）
20.00A
±（10.0%+10dig）
200.0A/1000A
Resistance（R）
200.0Ω
±（0.8%+10dig）
2.0000kΩ / 20.000kΩ / 200.00kΩ / 2.0000MΩ
±（0.3%+5dig）
20.000MΩ
±（0.5%+5dig）
100.00MΩ
±（5.0%+10dig）
Capacitance (F)
2.00nF/ 20.0nF/ 200nF/2.00uF
20.0uF/ 200uF / 2.00mF/ 20.0mF
±（3.0%+10dig）
Frequency (Hz)
200.00Hz /2.0000kHz/ 20.000kHz / 200.00kHz / 2.0000MHz / 20.000MHz
±（0.1%+5dig）
Duty Cycle
0.1%-99.9%（Typical: Vrms=1 V, f=100Hz）
±（1.2%+3dig）
0.1%-99.9%（≥1 kHz）
±（2.5%+10dig）
Oscilloscope Specification
Analog bandwidth
1kHz
Sample mode
Real-tine sample
Real-time sampling rate
5.0MSa/S
Channel
1
Input impedance
10MΩ
Maximum input voltage
1000V
Maximum sample current
1000A
Scan speed
2.5us/div~10s/div
Time base accuracy
±(0.01%+0.1div)
Sensitivity
30mV/div~500V/div
Displacement range
±3 grid
Sensitivity accuracy
±(5%+0.2div)
Measurement value
Rms、Period, Freq、Max、Min、PK-PK、Avg
Trigger mode
Auto
Trigger type
Rise、Fall
Other Function
Bluetooth communication
A smart phone can be used to view the measurement data of the multimeter on the mobile phone side, perform remote control, display data charts, and store the measurement data in CSV format.
Automatic shutdown
When all functions are not used, the meter will automatically shut down in about 10 minutes. (the default is 10 minutes of automatic shutdown when starting, which can be canceled)
Display mode
DMM or OSC
Ture RMS
√
Return zero measurement
√
Input protection
√
Digital hold
√
Backlight function
√
Low Battery Indication
√
Other
Battery
Single section 18650 3.7V
LCD Size
2.8 inch LCD
Dimension
248mm（L） x 94.5mm（W） x 37.8mm（D）
Комплекта включва:
1 х Амперклещи
1 х USB кабел
