Двуканален осцилоскоп 100 MHz дискретизация от 1 GSa/s и дълбочина на паметта от 4 Mpts

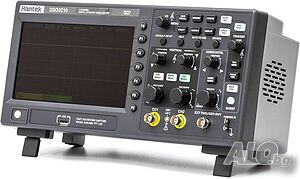

Hantek DSO2C10 е 2-канален осцилоскоп със 100 MHz честотна лента. Разполага с опции за декодиране и задействане, като I2C, SPI, UART/RS232 и CAN, което е хубав плюс за осцилоскоп в този ценови диапазон. В осцилоскопа няма вентилатор, така че той почти не издава шум.

Благодарение на честота на дискретизация от 1 GSa/s и дълбочина на паметта от 4 Mpts можете лесно да работите с този осцилоскоп. Разполага с USB връзки за експортиране на резултатите от измерванията към компютър или към външна USB памет.

Функции:

анализ FFT: Hanning, Flattop, Rectangular, Bartletta, Blackman, Hamming

анализ на протоколи: I2C, SPI, RS232/UART, CAN, LIN

математически функции събиране, извaждане, умножаване, делене и FFT

Автоматично измерване:

на честота

период

пик до пик

RMS

минимална стойност

максимална стойност

средна стойност

Характеристики:

Дисплей: 7” 800 x 480

Честотна лента: 100 MHz

Честота на дискретизация: 1 GSa/s (1 канал) 500 MSa/s (2 канала)

Дълбочина на паметта: 4 Mpts

Канали: 2

Вертикална резолюция; 8 бита

Хоризонтална скала: 2 ns/div - 100 s/div

Вертикална чувствителност: 2 mV/div - 10V/div

Време на нарастване: 3,5 ns

Декодиране и задействане на I2C, SPI, UART/RS232 и CAN

Математически операции: +, -, ×, ÷, FFT

Макс. Напрежение: 300 VRMS, CAT II 300V

USB интерфейс

Размери: 318x110x150мм

Тегло: 1.9кг

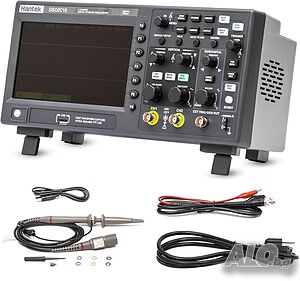

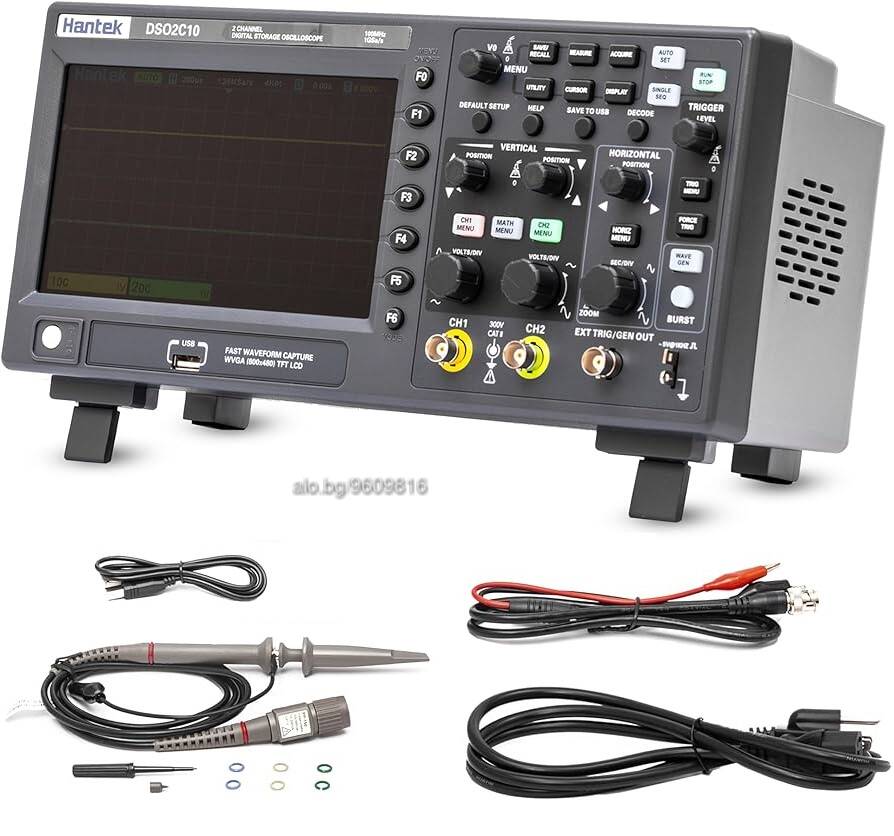

Съдържание на опаковката:

1 х Осцилоскоп Hantek DSO2C10

1 х Сонда PP150 100Mhz

1 x USB кабел

1 х Захранващ кабел

1 х BNC към кабел тип ”крокодил”

Инструкция за употреба на английски език
