Цифров контролер (дигитално управление) за пневматичен точков апарат
Цифров контролер за пневматичен точков апарат на 220V.
Подходящ и за апарати без пневматика.
Готов апарат може да намерите в обявите ми.
Двоен импулс и регулиране на тока. Силовата и управляващата части са галванично разделени с оптрони.
Схемата е с верига за откриване на нулевото пресичане (Zero cross detect).
Включва и изключва трансформатора само при нулево пресичане на фазата за да се избегне свръхнатоварване в ел. мрежата и апарата. Това води до по-ниска консумация на ел. енергия, оптимално КПД и гарантира еднакво качество на заварките при висока цикличност. По този начин се предпазват и електродите от бързо прегряване и износване.
Регулиране времето на заваряване посредством два бутона,
от 30mS до 990mS (0,99 S). Стъпка през 10mS.
Двоен импулс. Възможност за включване и изключване на първия импулс.
Първият импулс е ’’подгряващ’’. Целта му е да гарантира плътен контакт между детайлите и тогава вторият импулс да направи крайното заваряване.
Директно управлява пневматичен 12VDC магнит вентил или 220VАС такъв чрез SSR - полупроводниково реле.
Управлява ел. помпа за охлаждаща течност на 220V чрез SSR - полупроводниково реле или вентилатор на 12VDC - директно от контролера.
Следи температурата и при проблем с охлаждането ще подаде звуков сигнал, както и да спре заваряването до нормализиране на температурата (отстраняване на проблема).
Показания на дисплея:
- Работни
Време - в ms
Температура
Мощност в %
P1 off - при изключен първи пулс.
WELDING! - при стартиране на заварка.
- Авариeн
OVERHEATING! - при повишена температура.

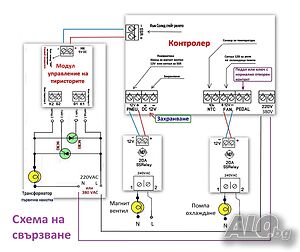

Лесен монтаж и удобно опроводяване - клемни връзки.
Размери - 115 х 65 х 50
Възможна е комбинирана версия,
работеща на 220V и 380V(двуфазно захранване) - цена: 240 лв.
Гаранция 12 месеца.
Гаранционна и следгаранционна поддръжка.
Комплект с 25А солид реле или модул за управление на мощни тиристори.
